Кабель кВВГнг: характеристики, применение

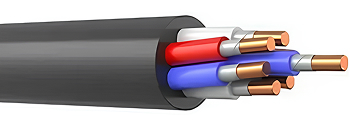

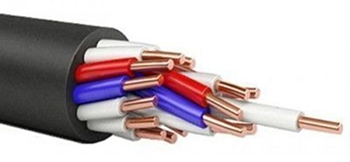

Контрольный кабель кВВГнг с медными жилами, ПВХ-изоляцией пониженной пожарной опасности и наружной оболочкой из негорючего ПВХ-пластиката без защитных покровов предназначен для передачи управляющих сигналов и измерительной информации на напряжение до 660 В переменного тока частотой до 100 Гц и до 1000 В постоянного тока в цепях вторичной коммутации, дистанционного управления, сигнализации и КИПиА промышленных предприятий при групповой прокладке в кабельных эстакадах, туннелях и производственных помещениях с высокой плотностью укладки. Сочетание индексов «ВГ» (отсутствие защитных покровов) и «нг» (нераспространение горения при групповой прокладке) обеспечивает минимальную массу кабеля и соответствие требованиям пожарной безопасности по ГОСТ 31565-2012 согласно ГОСТ 1508-78 и ГОСТ Р МЭК 60332-3-22.

Конструкция и материалы

• Токопроводящая жила — медная, однопроволочная (класс 1) по ГОСТ 22483, круглой формы, сечением 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10 мм².
• Изоляция — поливинилхлоридный (ПВХ) пластикат пониженной пожарной опасности, стойкий к воздействию влаги, масел и умеренных химических сред, с рабочей температурой до +70 °С, с цветовой или цифровой маркировкой жил.
• Скрутка — изолированные жилы скручены, в каждом повиве предусмотрена счётная жила отличительного цвета, облегчающая поиск нужной жилы при разделке многожильного кабеля.
• Поясная изоляция — ПВХ-пластикат нг-исполнения или полимерные ленты поверх скрутки.
• Наружная оболочка (нг) — экструдированный ПВХ пластикат пониженной пожарной опасности, не распространяющий горение при групповой прокладке по ГОСТ Р МЭК 60332-3-22 и обеспечивающий герметичный барьер для влаги и защиту жил от умеренных механических воздействий.
• Броня, защитная подушка, заполнение и металлические покровы отсутствуют — кабель не имеет механической защиты, что ограничивает его применение кабельными сооружениями и помещениями без риска сдавливания грунтом.

Расшифровка маркировки кВВГнг

Технические параметры

Какие характеристики важны при выборе?

• Пожарная безопасность — индекс «нг» обязателен при групповой прокладке в пучках по ГОСТ 31565-2012, особенно в кабельных эстакадах с объёмной плотностью более 3,5 л/м.
• Количество жил и сечение — подбираются по количеству сигнальных цепей и длине линии с учётом падения напряжения в контрольных цепях, обычно 0,75–2,5 мм² для дискретных сигналов и 1,5–4,0 мм² для аналоговых.
• Отсутствие защитных покровов — кабель не имеет брони, что ограничивает его применение кабельными сооружениями, туннелями, лотками и производственными помещениями без риска механических повреждений.
• Отсутствие заполнения — кабель не имеет заполнения промежутков между жилами, что ограничивает его применение во влажных кабельных сооружениях с риском продольного распространения влаги; для таких условий требуется исполнение кВВГзнг.
• Требования по дымообразованию — если необходимо ограничение по дыму, требуется исполнение нг-LS вместо нг.
• Требования электромагнитной совместимости — при прокладке рядом с силовыми кабелями высокого напряжения или вблизи частотных преобразователей требуется экранированная модификация кВВГнгЭ.
• Совместимость с арматурой — медные жилы требуют применения наконечников и гильз, рассчитанных на медь, без переходных паст.

Отличие от аналогов — таблица

Где и когда применяется

Кабель кВВГнг применяют в цепях управления, сигнализации, дистанционного управления, КИПиА и вторичной коммутации промышленных предприятий, энергетических объектов, нефтегазовых терминалов и транспортных систем с высокой плотностью укладки кабельных линий. Купить эту мару необходимо для объектов с классом пожарной опасности П1б по ГОСТ 31565-2012 — кабельных эстакад, туннелей, производственных помещений, где требуется нераспространение горения при групповой прокладке и прокладка в сухих кабельных сооружениях без риска механических повреждений и продольного распространения влаги. Отсутствие защитных покровов снижает массу кабеля, что упрощает монтаж и снижает нагрузку на несущие конструкции эстакад. Отсутствие заполнения упрощает разделку кабеля и снижает время монтажа. ПВХ-изоляция и оболочка нг-исполнения обеспечивают стойкость к воздействию влаги, УФ-излучению и умеренным химическим воздействиям. Медные жилы обеспечивают стабильность контактных соединений без риска ползучести, что критично для точных измерительных цепей КИПиА. Силовой контрольный кабель данной марки востребован при строительстве новых и реконструкции существующих объектов, где ранее применялись кабели без индекса «нг» и не соответствуют современным требованиям пожарной безопасности.

Сопутствующая продукция

• Концевые муфты внутренней и наружной установки нг-исполнения — для оконцевания кабеля в РУ и шкафах КИПиА с подключением к клеммным колодкам, сохраняющие нераспространение горения.
• Соединительные муфты нг-исполнения — для сращивания участков кабельной линии с восстановлением герметичности, изоляции и механической защиты с сохранением пожарной безопасности.
• Кабельные сальники — для герметичного ввода кабеля в шкафы КИПиА и распределительные коробки с надёжной фиксацией ПВХ-оболочки нг.
• Гофрированные трубы и кабель-каналы нг-исполнения — для обеспечения дополнительной механической защиты при открытой прокладке трассы с сохранением пожарной безопасности.
• Бирки кабельные (У134, У136) — для маркировки линий согласно требованиям ПУЭ и проектной документации.
• Наконечники штыревые и кольцевые медные — для оконцевания жил и подключения к клеммам оборудования с учётом особенностей материала.
• Кабельные проходки огнестойкие — для герметизации мест прохода через стены и перекрытия с пределом огнестойкости не менее EI 150.

Преимущества кабеля кВВГнг

• Не распространяет горение при групповой прокладке по категории A согласно ГОСТ Р МЭК 60332-3-22 — соответствует требованиям ГОСТ 31565-2012 для большинства промышленных объектов.
• Соответствие классу П1б.8.2.2.2 по ГОСТ 31565-2012 — проходит согласование в органах пожарного надзора без дополнительных экспертиз.
• Отсутствие защитных покровов снижает массу и наружный диаметр кабеля на 20–30% по сравнению с бронированными аналогами, что упрощает монтаж и снижает нагрузку на несущие конструкции эстакад.
• Отсутствие заполнения упрощает разделку кабеля и снижает время монтажа при оконцевании.
• ПВХ-изоляция и оболочка нг-исполнения обеспечивают стойкость к воздействию влаги, УФ-излучению и умеренным химическим воздействиям.
• Медные жилы обеспечивают стабильность контактных соединений без риска ползучести — кабель применим в точных измерительных цепях КИПиА без частого обслуживания болтовых соединений.
• Счётная жила в каждом повиве облегчает поиск нужной жилы при разделке многожильного кабеля, сокращая время монтажа.
• Отсутствие ограничений по разности уровней на трассе — можно прокладывать на вертикальных участках без стопорных муфт.
• Монтаж без предварительного подогрева при температуре до −15 °С — расширяет диапазон работ в осенне-зимний период.
• Более доступная цена по сравнению с бронированными, экранированными и заполненными модификациями нг-исполнения при сохранении требований пожарной безопасности.
• Срок службы не менее 15 лет в кабельных сооружениях и не менее 10 лет в помещениях при соблюдении условий монтажа и эксплуатации.

Типичные ошибки при выборе

• Замена кВВГнг на кВВГ при групповой прокладке в кабельных эстакадах и туннелях — отсутствие индекса нг не соответствует требованиям пожарной безопасности, не пройдёт экспертизу.
• Применение кВВГнг во влажных кабельных сооружениях и туннелях с риском конденсации — отсутствие заполнения приводит к продольному распространению влаги и увлажнению жил; для таких условий требуется кВВГзнг.
• Применение кВВГнг вместо кВВГнг-LS на объектах с массовым пребыванием людей — не обеспечивает требуемого ограничения по дымообразованию.
• Прокладка кВВГнг в грунтах или траншеях без дополнительной защиты трубой — отсутствие защитных покровов приводит к механическому повреждению кабеля при сдавливании грунтом.
• Прокладка во влажных кабельных сооружениях без дополнительной защиты — ПВХ-оболочка нг обеспечивает умеренную стойкость к влаге, но при длительном контакте с водой требуется дополнительная защита.
• Прокладка рядом с силовыми кабелями высокого напряжения без экранированной модификации — отсутствие экрана приводит к наводкам и нарушению работы цепей КИПиА.
• Замена кВВГнг на АКВВГнг в ответственных цепях КИПиА без учёта особенностей алюминия — алюминиевые жилы требуют периодической подтяжки болтовых соединений и не обеспечивают стабильность измерительных цепей.
• Применение на трассах с растягивающими усилиями (крутые склоны, подвеска) — отсутствие защитных покровов не рассчитано на продольные нагрузки.
• Монтаж при температуре ниже −15 °С без подогрева — приводит к растрескиванию ПВХ-изоляции нг.
• Игнорирование минимального радиуса изгиба 10 диаметров — вызывает повреждение изоляции.
• Применение алюминиевых наконечников на медные жилы без переходных элементов — риск электрохимической коррозии.
• Выбор сечения только по току нагрузки без проверки падения напряжения в длинных контрольных линиях.
• Применение стандартных муфт без нг-исполнения на кабеле нг-исполнения — снижает стойкость всей линии по нераспространению горения.

Варианты исполнений кабель кВВГнг

• кВВГнг — базовое негорючее исполнение с ПВХ-нг изоляцией и ПВХ-нг оболочкой без защитных покровов для кабельных сооружений и помещений без механических нагрузок с групповой прокладкой.
• кВВГнг 4х1,5 — четырёхжильное исполнение для цепей управления с минимальным количеством жил.
• кВВГнг 7х1,5 — семижильное исполнение для типовых цепей управления и сигнализации.
• кВВГнг 10х1,5 — десятижильное исполнение для комплексных цепей управления.
• кВВГнг 14х1,5 — четырнадцатижильное исполнение для цепей управления среднего объёма.
• кВВГнг 19х1,5 — девятнадцатижильное исполнение для комплексных цепей КИПиА.
• кВВГнг 27х1,5 — двадцатисемижильное исполнение для многоканальных систем управления.
• кВВГнг 37х1,5 — тридцатисемижильное исполнение для крупных шкафов КИПиА.
• кВВГнг 52х1,5 — пятидесятидвухжильное исполнение максимального количества жил для комплексных систем.
• кВВГнг-Т — тропическое исполнение со стойкостью к плесневым грибам и повышенной влажности.
• кВВГнг-ХЛ — холодостойкое исполнение для северных регионов, сохраняет эластичность оболочки до −60 °С.
• кВВГнг(A) — исполнение с категорией A по нераспространению горения для максимально плотной прокладки в эстакадах.
• кВВГнг(B) — исполнение с категорией B по нераспространению горения для средней плотности прокладки.
• кВВГнг(C) — исполнение с категорией C по нераспространению горения для стандартной плотности прокладки.
• кВВГнг-LS — исполнение с пониженным дымо- и газовыделением для объектов с массовым пребыванием людей.
• кВВГнг(A)-LS — исполнение с категорией A и пониженным дымо- и газовыделением для наиболее ответственных объектов.
• кВВГнг-LSLTx — исполнение с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения для детских учреждений и больниц.
• кВВГнгЭ — исполнение с общим экраном для прокладки рядом с силовыми кабелями и в условиях повышенных электромагнитных помех.
• кВВГнг-ож — исполнение с однопроволочными жилами класса 1 для стационарных трасс без изгибов.
• кВВГнг-ок — вариант с круглыми многопроволочными жилами класса 2, удобен для монтажа с изгибами.
• кВВГнг-ос — исполнение с секторными жилами, уменьшает наружный диаметр при прокладке в блоках и лотках.
• АКВВГнг — исполнение с алюминиевыми жилами для объектов с пониженными требованиями к токовой нагрузке и стабильности измерительных цепей.

Как заказать

Цена кабеля кВВГнг зависит от количества жил, сечения и объёма партии. Чтобы купить контрольный негорючий кабель этой марки для цепей управления и КИПиА с групповой прокладкой в кабельных сооружениях без механических нагрузок, отправьте техническое задание с указанием метража, количества жил, условий прокладки и требований пожарной безопасности — специалист подготовит коммерческое предложение с учётом актуальной биржевой стоимости меди и наличия продукции на складе.
